Newtoniano 117mm
Bom, resolvi montar um telescópio newtoniano de 117mm...
construir só o tubo e todos os seus componentes -- o tripé e uma EQ3 eu já tinha.
Aqui registro algumas informações e fotos da montagem desse pequeno newtoniano...
Os primeiros dados:
Espelho primário com diâmetro 117mm, parabólico, substrato soda lime de 19mm
Secundário com 29mm de eixo menor
Distância focal 1000mm
F/D 8.57

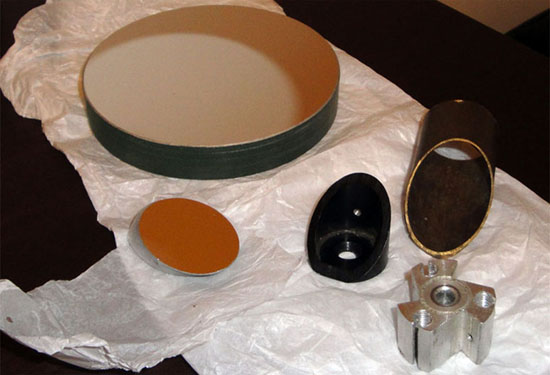

Este é o "kit" que comprei! No topo da foto o espelho primário (117mm) e abaixo dele o secundário (29mm de eixo menor).
Repare na foto que tive a grande gentileza de ganhar 3 peças (na direita) para me ajudar na montagem da aranha.

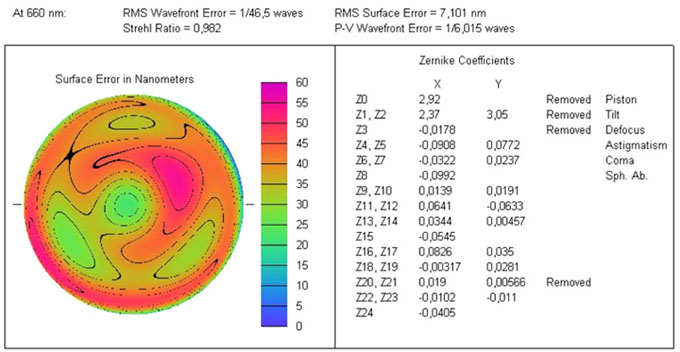

Estas 3 imagens mostram a análise por interferometria do espelho que comprei.
acima de 0.95 já se considera um espelho ótimo!
portanto um espelhinho com uma frente de onda muito boa!

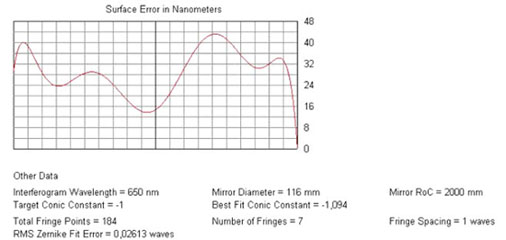

os erros de superfície, e os erros Peak to Valley -- também mostram valores muito bons!
(esquerda) continuação da análise interferométrica.
(direita) imagem de teste interferométrico do espelho, analisado no centro de curvatura -- interferômetro de Bath.

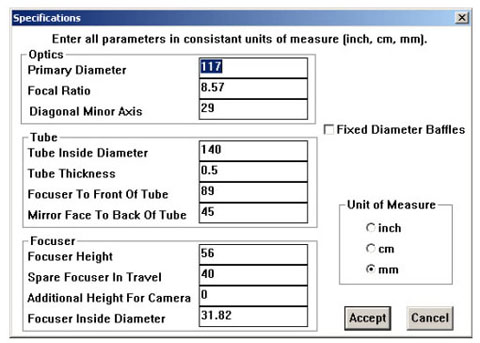

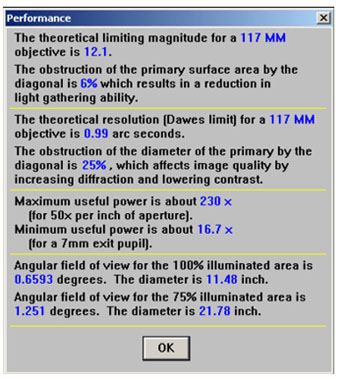

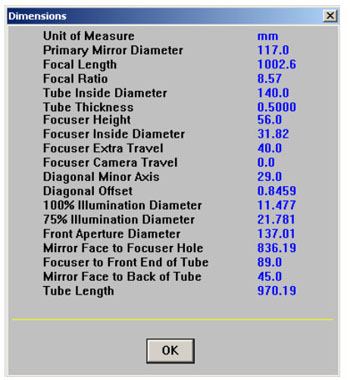

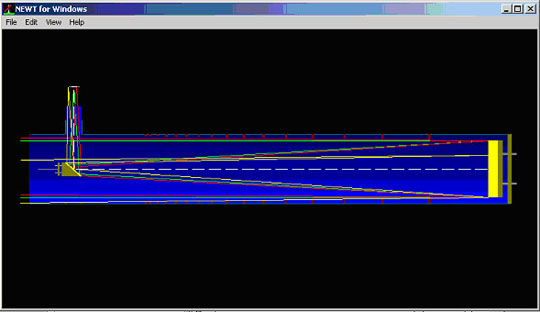

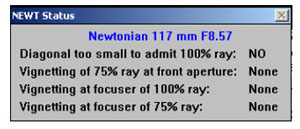

Primeiro passo: correr para o Newt e fazer a primeira simulação do projeto do OTA.
Aqui já deu para definir que com um tubo de diâmetro de 140mm já conseguimos uma configuração
sem vinhetagem e com um campo 100% iluminado maior que 0.5º.
(pra falar a verdade a vinhetagem já sumia desde 138mm)
Depois de ajustar as medidas do focalizador, também já definiu-se o comprimento do tubo!

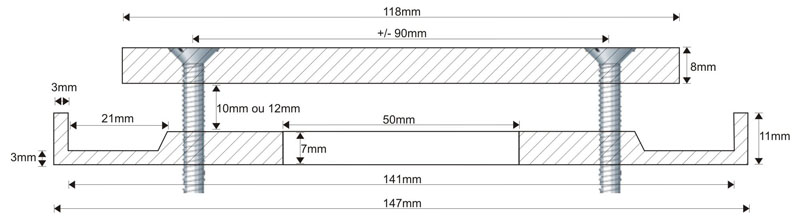

Este é o projeto da célula que construi.
Este é o início da montagem da célula do primário.

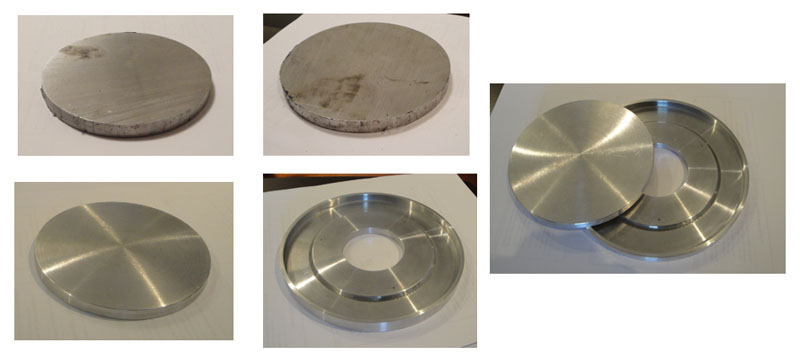

Algumas fotos antes e depois de tornear.

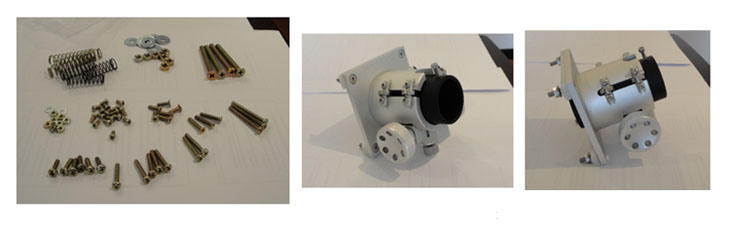

Já comprei o focalizador! um crayford!!!

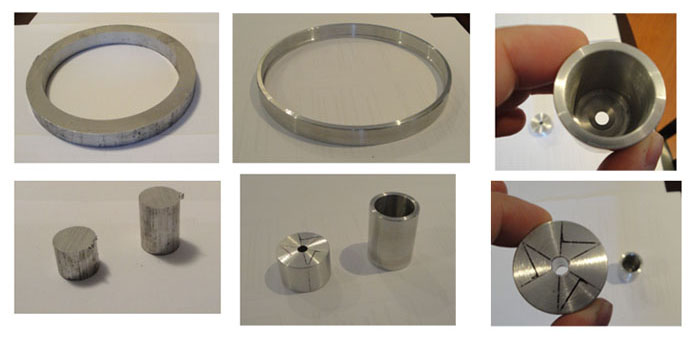

O anél para a boca do tubo e partes da aranha;
também antes e depois de tornear...

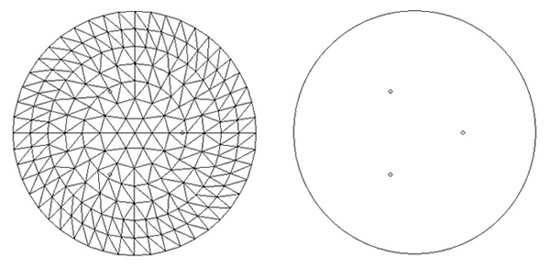

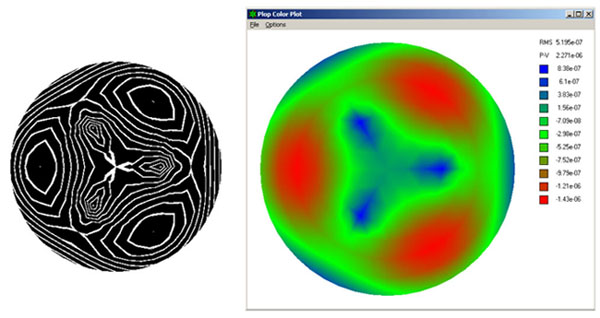

Aqui estão os detalhes do suporte cálculado de pontos da célula do primário... usando 3 pontos fixos.
Com os 3 pontos a 23.1mm do centro da célula cosegue-se um erro RMS de 5.19538e-07 -- que é bem menor que 2.5e-06
acho que já tá bom :-)

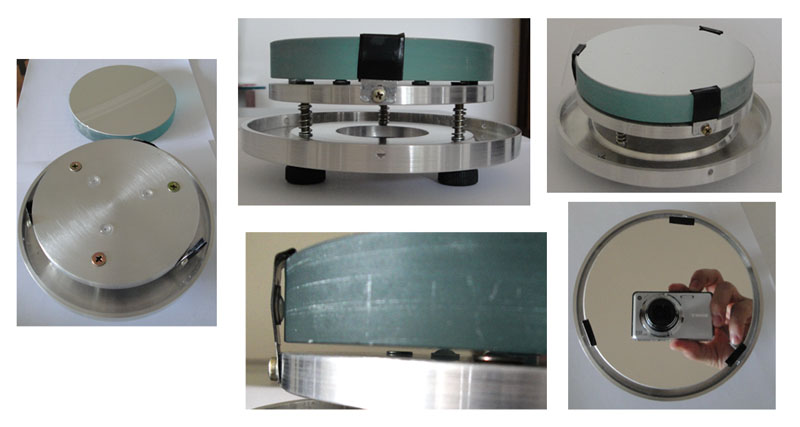

Agora a célula do primário inteira já montada e pronta!
(repare na 1a foto da esquerda os 3 pontos do suporte calculado do primário)

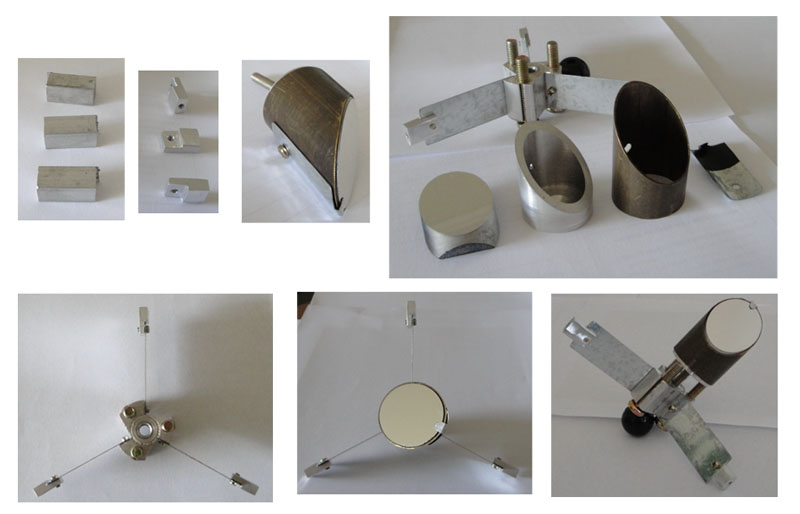

Aqui foi a primeira versão da aranha que montei -- nessa versão usei aquele miolo da aranha que eu ganhei.
Mas essa aranha não estava tão boa... (nas palavras de um amigo -- né Leandro! -- essa aranha estava destoando do conjunto)
esses 3 parafusos M6 ficaram enormes, e esse miolo também não estava tão bom.
Além disso essa primeira versão da aranha usava 4 pontos rígidos de contato.

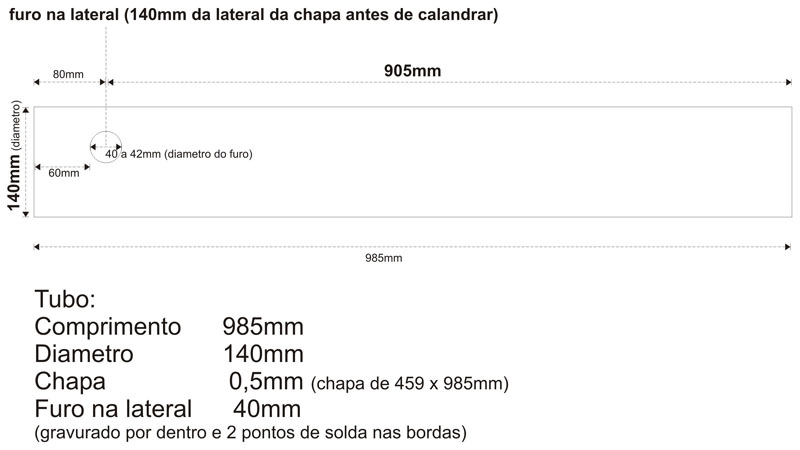

Chegou a hora de projetar o tubo, aqui está o projeto!

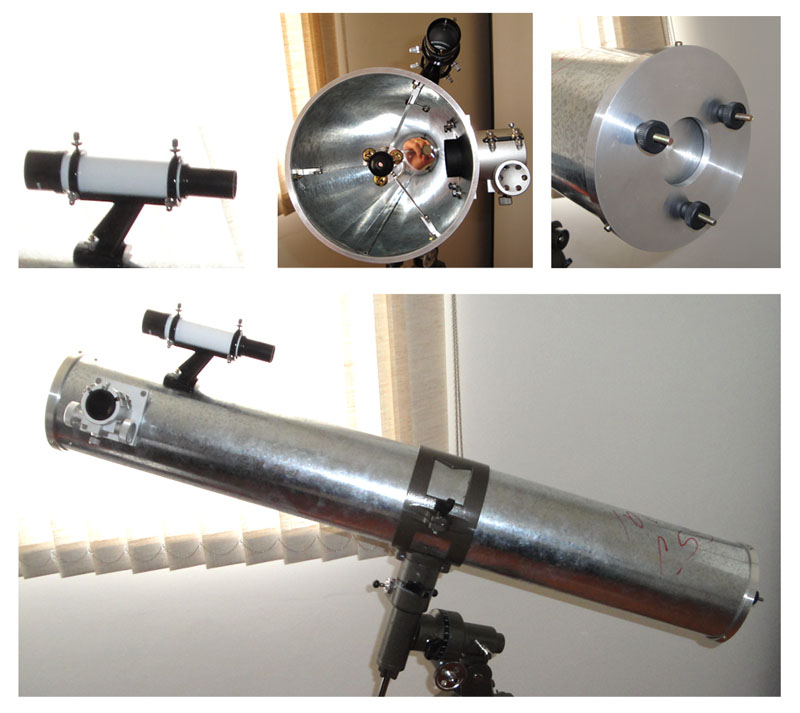

Aqui uma primeira versão do tubo e do OTA inteiro montado!
(também uma foto da buscadora que comprei... uma 6x30 com retículo)
Dois problemas aconteceram :-(
(1) os 3 furos que seguram as astes da aranha fiz 10mm adiantado,
eram para ter ficado mais para perto do focalizador...
mas até aqui nada tão grave, daria pra contornar.
(2) agora esse sim era problema sério :-(
segui à risca o Newt (que pediu 970mm), mas o tubo ficou curto!!! o foco estava bem no fim do curso esticado do focalizador.
Com algumas oculares o foco nem era possível... o tubo precisava ser cerca de 20mm maior.
Solução para o item (2) ?? até era possível usar um extensor, mas a solução ideal -- infelizmente -- era refazer o tubo!
Pois eh, refiz o tubo -- agora com 985mm -- e já comecei a pensar em um novo miolo da aranha...
Obs: o diagrama do projeto que está uma imagem acima já está a versão final com 985mm.
Ganhei uma excelente idéia (do Leandro do Armazém) para o miolo da aranha:
fazer um cilindro com um degrau de 1 ou 2 mm, deixar a parte exterior redonda
e na parte interna fazer 3 das faces de um hexágono.
Ficaria mais bonito e não era tão difícil de fazer -- Gostei da idéia!

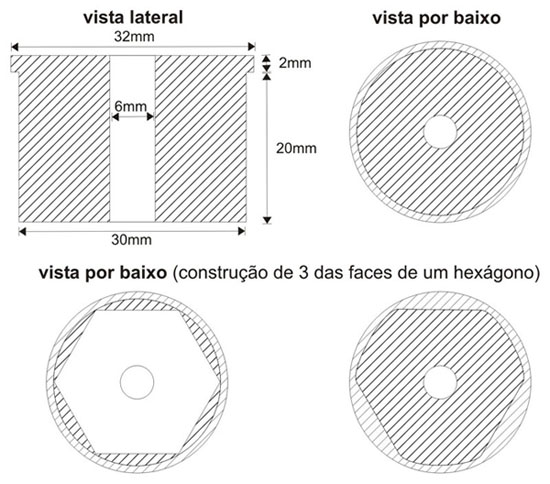

Aqui está o projeto deste novo miolo da aranha.

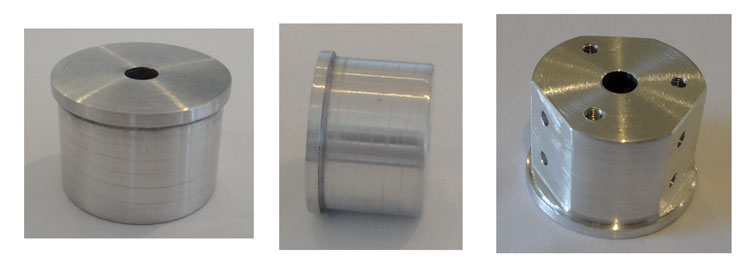

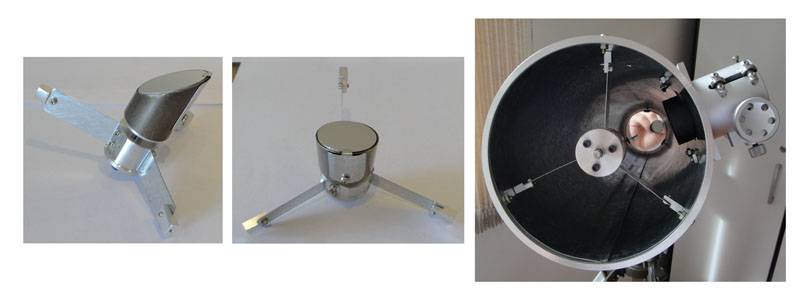

E aqui o novo miolo da aranha.
O novo miolo da aranha já montado. E já no tubo novo!

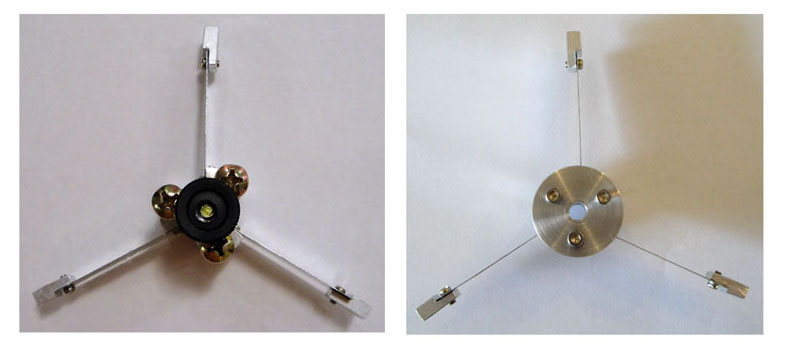

O miolo da aranha -- antigo e novo -- lado a lado... acho que melhorou um pouquinho, né!?!
Acho que agora não está mais destoando tanto!!! :-)
Chegou a hora de pintar, mas infelizmente não tirei nenhuma foto durante a pintura...
pensei em pintar o tubo de preto e deixar o anel/célula de alumínio sem pintar mesmo!
Aproveitamos e já pintamos as partes da aranha que precisava pintar.

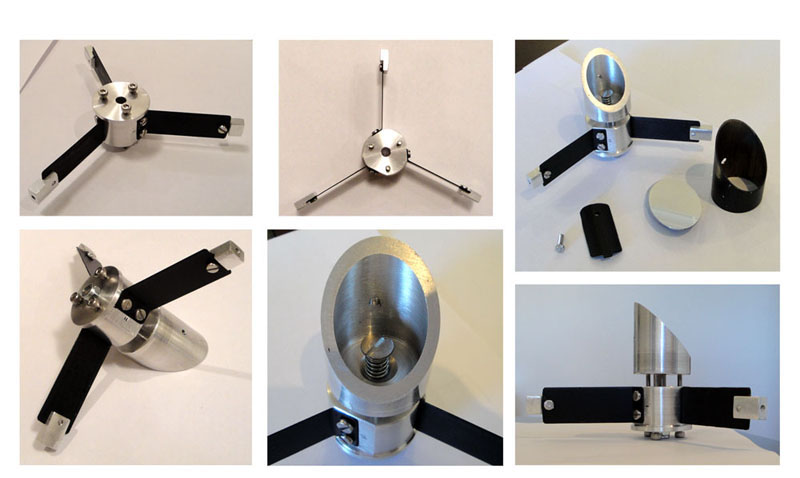

Aqui as partes da aranha já pintadas -- e já com o novo miolo.
Reparem na mola dessa foto aqui do meio/abaixo... aproveitando outra grande dica do Leandro,
coloquei essa mola e já troquei o sistema da aranha para 3 pontos flutuantes, bem mais fácil de colimar agora!
(antes estava usando aqueles 4 pontos rígidos de contato).

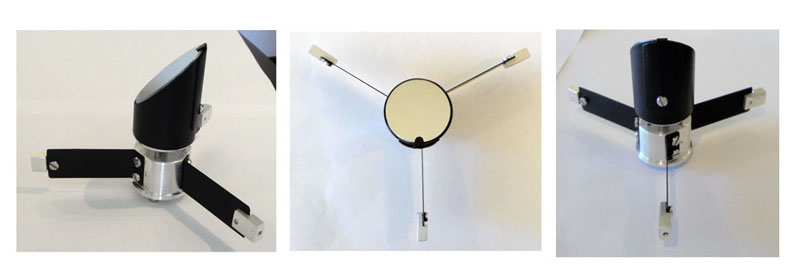

Aranha inteira já montada depois de pintada.

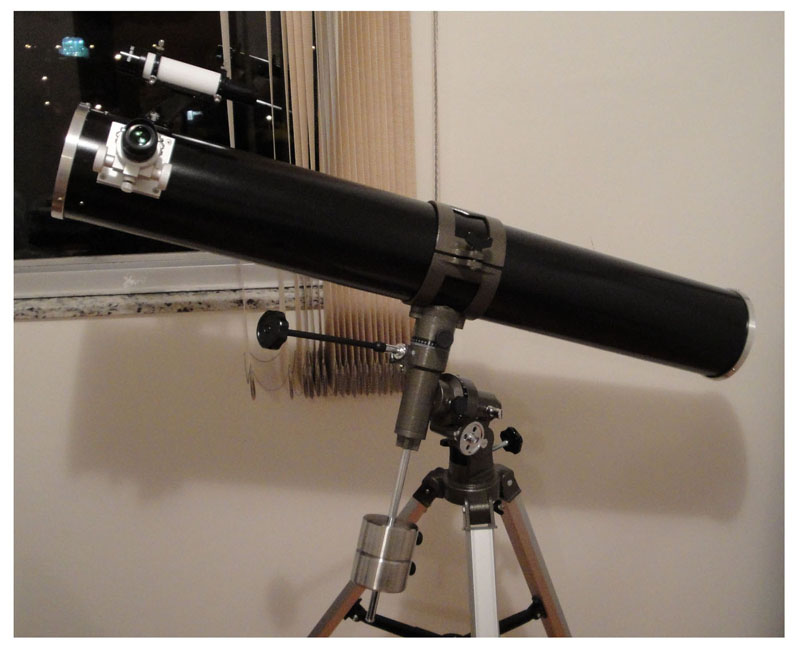

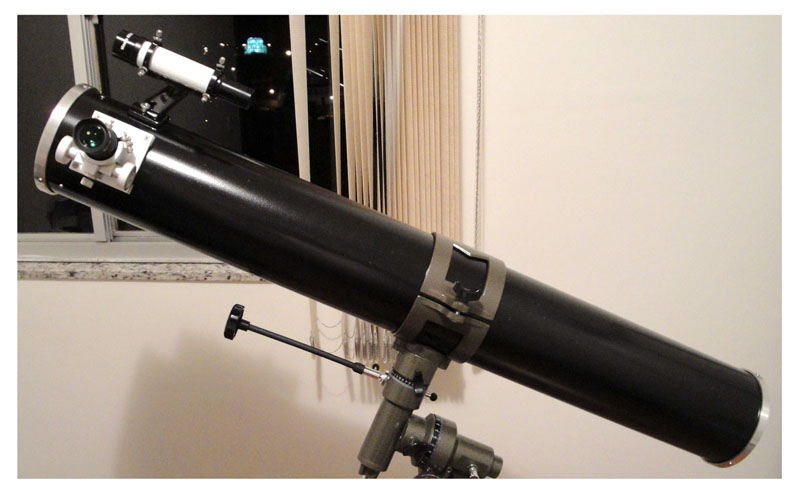

Aqui o OTA inteiro montado -- versão final -- já com o tubo novo!!!
Agora sim o foco ficou legal.
Mais ou menos neste ponto, gostei da sugestão do Leandro e troquei todos os parafusos por de aço-inox...
mais bonitos e não enferrujam.

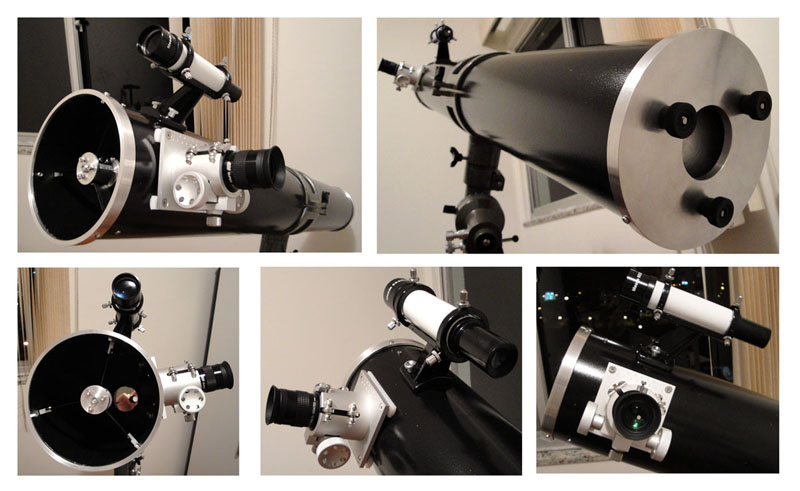

Aqui o OTA inteiro montado.
Mais um problema apareceu: o contrapeso antigo não foi suficiente... solução?? fazer novos!!
Que material?? ferro fundido ou aço carbono fica mais barato, mas tem que pintar...
Pode ser também de aço inox, um pouco mais caro, mas também fica bonito e não precisa pintar!

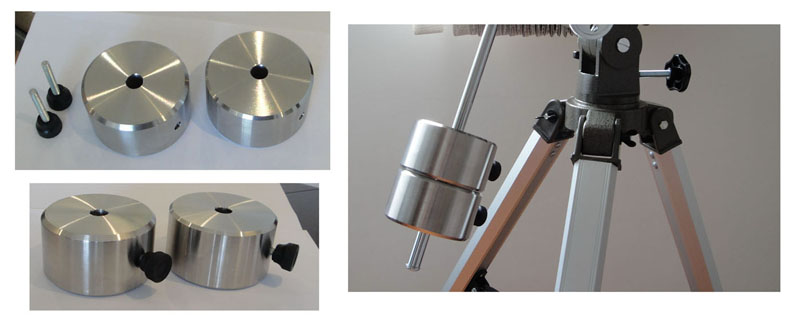

Aqui já estão os novos contrapesos -- em aço inox! Ficaram legais!
Aqui novamente o OTA inteiro já com os novos contrapesos!!!
Agora sim acho que tá pronto!!!
:) quando achei que estava pronto, resolvi fazer mais uma coisa:
uma tampa para a boca do tubo -- para não entrar poeira quando não estiver em uso.
Comprei uma "bolacha" de nylon e mandei tornear no formato de uma tampa simples,

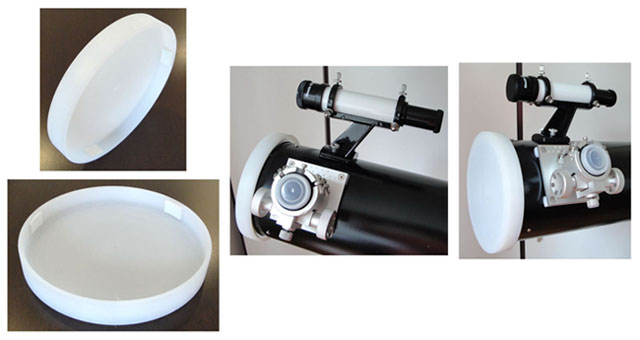

e colei 3 pedacinhos de feltro branco por dentro... aqui está!

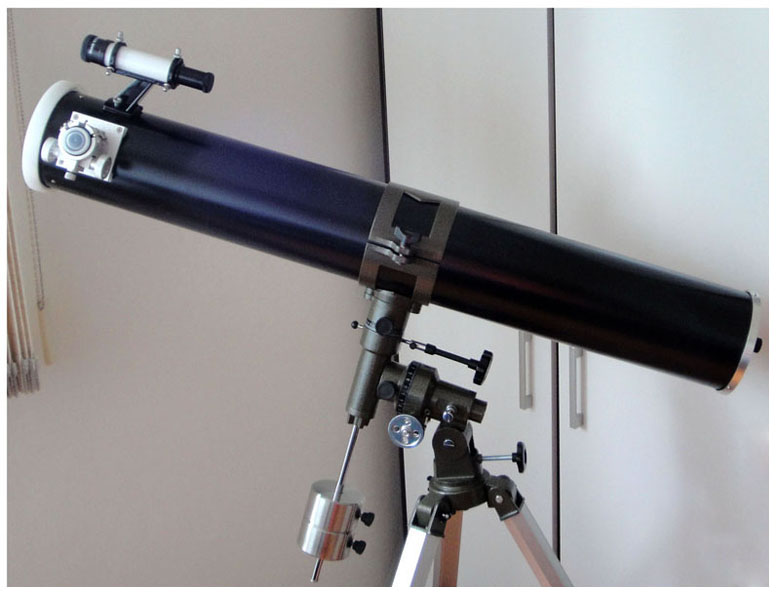

E aqui o tele com a tampa!
Será que ainda tem mais coisa pra fazer?!? Acho (espero) que agora não! :-)
Pois eh!
.
.
.
Descobri que, se procurar, sempre tem mais alguma coisa pra fazer!
Então vamos lá...
Troquei o sistema de braçadeiras para um que permitisse a utilização de dovetail!

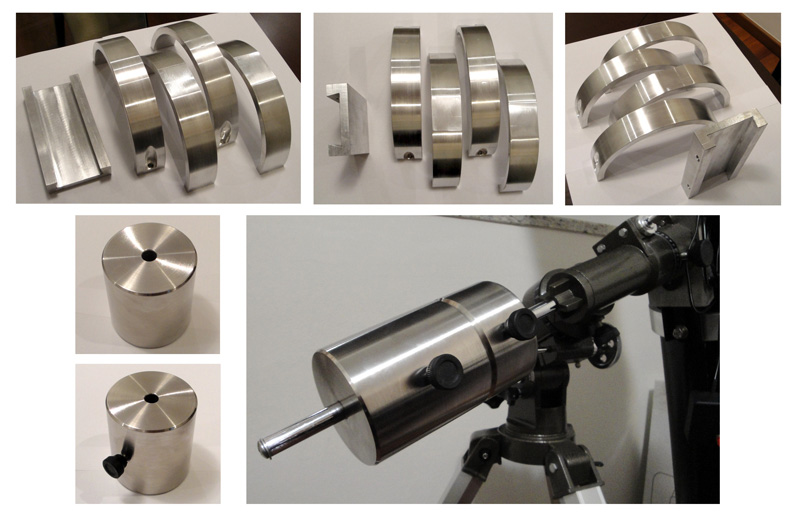

Aqui estão as imagens das braçadeiras (fiz em alumínio) e do dovetail fêmea depois de torneadas e fresadas.
Já aproveitei e fiz mais um contrapeso, um pouco maior que o anterior.
.

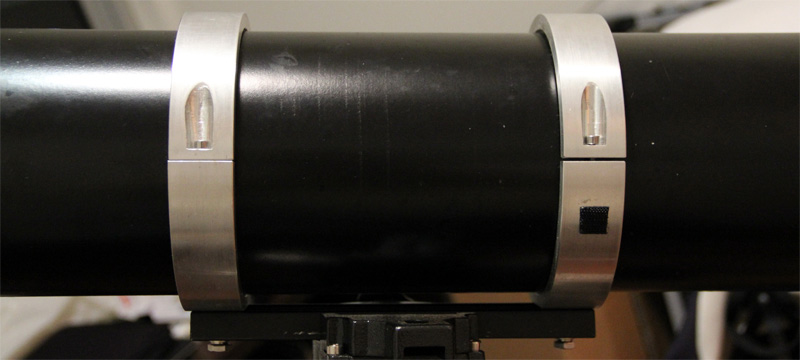

E aqui como ficara as novas braçadeiras no OTA... já acopladas a um dovetail.
.

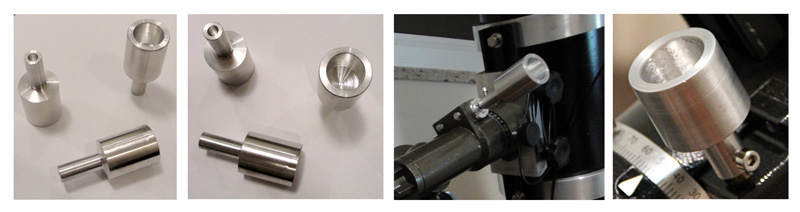

Também resolvi fazer uns 'knobs' melhores para a montagem EQ... também em alumínio.
Seguem as imagens também já depois de torneadas!
.

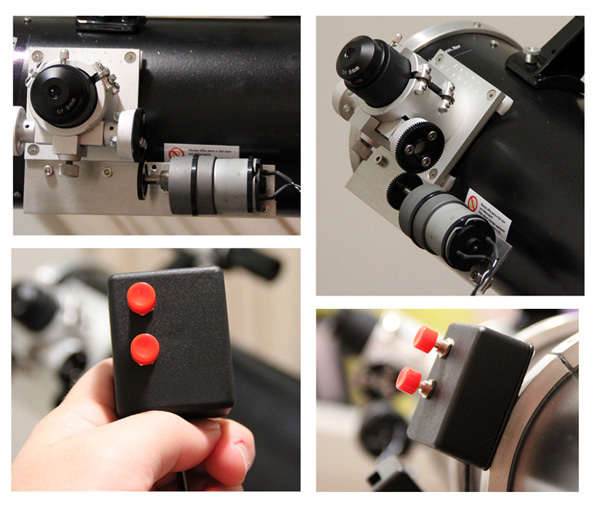

Outra melhoria que resolvi fazer foi motorizar o focalizador.
Essa idéia outro amigo já havia feito e tive a oportunidade de ver e testar... gostei!
Agora dá para ajustar melhor o foco, sem precisar colocar a mão no tubo!
Usei um motor 12V de 3.1 RPMs. Acabei usando mais 2 engrenagens para acoplá-lo ao focalizador.
Estas 2 engrenagens acabaram funcionando como uma redução adicional...
no fim das contas acho que o 'sistema' ficou entre 1 e 2 RPMs.
Fiz um 'controle' com 2 botões push-pop normalmente aberto, com uma baterizinha de 12V.
Cada botão é para um sentido diferente do motor.

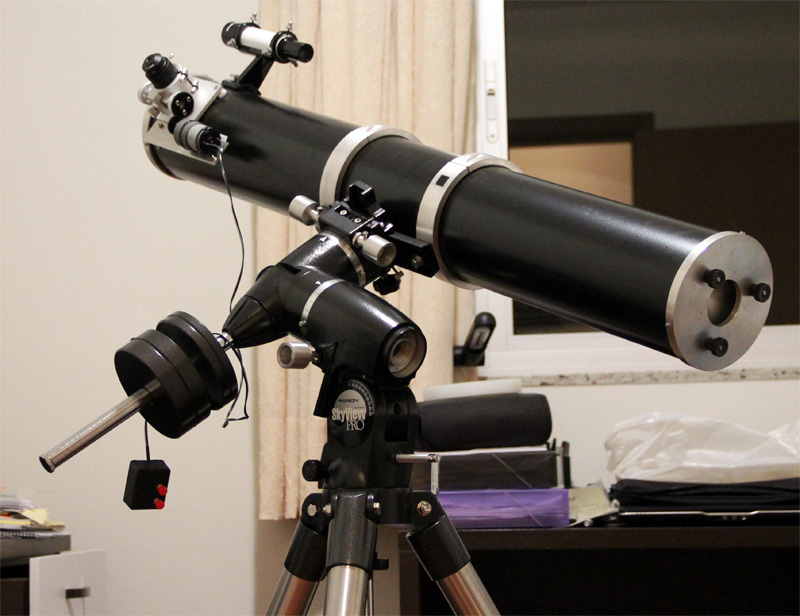

Por fim, como também tenho outros teles, adiquiri mais uma montage equatorial, agora uma EQ5.
De vez em quando uso este 117mm com esta montagem:
Fiz aqueles novos 'knobs' para esta EQ5 também! ficaram bons, pelo menos melhores que os originais.
Nessa imagem, além dos knobs dá pra ver o motor do focalizador com o controle pendurado por alí!

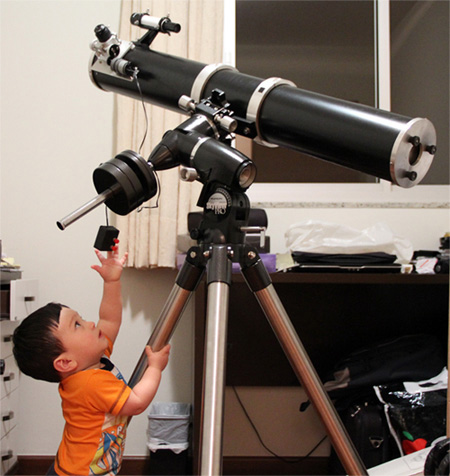

E uma última imagem com o meu ajudante!
