Fecho Convexo



O fecho convexo FC(X) de um conjunto tex2html_wrap_inline1947 é a menor região convexa do tex2html_wrap_inline1949 que contém o conjunto X.

Achar o fecho convexo de um conjunto de pontos, por exemplo, é um problema que aparece quando queremos organizar o conjunto, agrupar os pontos em uma região simples.

Em quase todos os casos o conjunto X, do qual se quer obter o fecho convexo FC(X), é um conjunto finito de pontos, e o fecho convexo será um politopo (veja figura 2.5).

   figure1153
Figure 2.5: Fecho convexo

Como um politopo pode ser representado? Em dimensão 2, temos um polí gono, que pode ser descrito por uma lista ordenada (no sentido anti-horário, por exemplo) de seus vértices. Em dimensão 3, temos um poliédro, que precisa de estruturas um pouco mais complicadas para armazenar as faces que compõem a fronteira.

Em dimensões maiores, as coisas se complicam ainda mais, pois precisariamos de estruturas que representassem as faces de todas as dimensões.

Uma aplicação interessante para o fecho convexo seria na melhor organização\ dos pontos no problema anterior, onde querí amos saber qual o ponto do conjunto tex2html_wrap_inline1961 mais próximo de um certo ponto p. Se o ponto p está no interior de FC(X), usamos o algoritmo que discutimos na seção\ anterior (com ou sem pré-processamento), se estiver fora, o ponto mais próximo será um dos vértices de FC(X).

Perceba que precisamos usar aqui o algoritmo para saber se um certo ponto está no interior de um polí gono.

O fecho convexo pode ser definido como o conjunto das combinações convexas dos pontos de tex2html_wrap_inline1961 .

displaymath1943

A fronteira tex2html_wrap_inline1973 de FC(X) é o conjunto onde no máximo d í ndices são maiores que zero, onde n é a dimensão do espaço.

E como construir o fecho convexo de um conjunto tex2html_wrap_inline1961 de pontos do plano?

Dividindo o conjunto X em dois usando uma reta vertical, por exemplo, que passe no meio dos pontos, teremos os conjuntos tex2html_wrap_inline1985 e tex2html_wrap_inline1987 . Se calcularmos os fechos tex2html_wrap_inline1989 e tex2html_wrap_inline1991 de tex2html_wrap_inline1985 e tex2html_wrap_inline1987 , ambos ordenados no sentido anti-horário, o fecho convexo de X pode ser calculado como parte dos dois fechos mais duas novas arestas, que chamaremos de pontes. Veja na figura 2.6. Assim, calculamos os dois fechos, tex2html_wrap_inline1999 e tex2html_wrap_inline2001 , recursivamente, até que tenham 3 ou menos vértices (quando o fecho é trivial). Só resta saber como achar as pontes.

   figure1170
Figure: Pontes para construção do fecho convexo

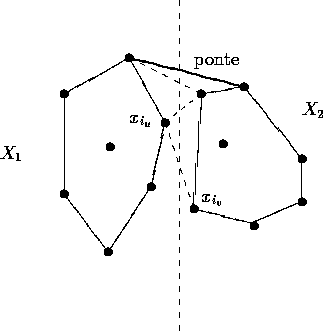

Estas pontes podem ser encontradas facilmente a partir de aproximações sucessivas. Escolhemos os pontos mais próximos da reta, um de cada lado, digamos tex2html_wrap_inline2005 e tex2html_wrap_inline2007 , e elevamos (descemos) o segmento tex2html_wrap_inline2009 , ora trocando o primeiro, ora trocando o segundo (veja figura 2.7).

   figure1179
Figure 2.7: Algoritmo para encontrar as pontes

O algoritmo seria o seguinte:


Faça a= u e b = v;

Repita

Enquanto o ângulo do segmento tex2html_wrap_inline2015 para o segmento tex2html_wrap_inline2017

for no sentido hor'ario faça

tex2html_wrap_inline2019 ;

Enquanto o ângulo do segmento tex2html_wrap_inline2015 para o segmento tex2html_wrap_inline2023

for no sentido anti-hor'ario faça

tex2html_wrap_inline2025 ;

at'e que não ocorra mudanças;

Onde a operação prox em a retorna o próximo vértice, e ant em b, o anterior na lista de vértices, que deve ser considerada circular.

O segmento tex2html_wrap_inline2015 resultante é uma das pontes. Faça a mesma coisa para a outra ponte, sendo que a = v e b = u.

Desta forma teremos complexidade tex2html_wrap_inline1823 para calcular as pontes, já que percorreremos os vértices dos fechos tex2html_wrap_inline1999 e tex2html_wrap_inline2001 no máximo 3 vezes (uma para achar os pontos mais próximos da reta, e uma para cada ponte).

Como o algoritmo se baseia na divisão do problema em dois menores e depois unifica as soluções, a complexidade final fica tex2html_wrap_inline2049 se as divisões forem sempre próximas da metade. No pior caso, quando as divisões são totalmente desproporcionais, a complexidade sobe para tex2html_wrap_inline2051 .

Este comportamento é semelhante ao algoritmo de ordenação quicksort.

Existem diversos outros algoritmos para resolver este problema, mas devido à semelhança com ordenação, o limite mí nimo para este problema é tex2html_wrap_inline2053 . Para referência a um outro algoritmo, veja [Pre79].
